Prologue

현재 프로젝트에서 안드로이드 NFC 를 연동하여 교통카드를 이용하는 기능

WebNFC 를 연동해보기로 함

결론적으로 webNFC 에서 저수준 통신 프로토콜(IsoDep)을 지원하지않아 적용하지 못함

webNFC

webNFC 정의

브라우저(JavaScript)에서 NFC 태그에 접근하여 데이터를 읽고 쓸 수 있도록 해주는 웹 API.

webNFC 주요 구성

주요 메서드:

• NDEFReader.scan(): 태그 스캔 시작
• NDEFReader.write(): 태그에 데이터 쓰기

이벤트:

• onreading: 태그를 읽었을 때 호출
• onreadingerror: 읽기 실패 시 호출

NDEF (NFC Data Exchange Format)

NDEF 정의

NFC 태그에 데이터를 저장하고 교환하기 위한 NFC Forum에서 정의한 표준 포맷

주로 간단한 텍스트, URL, MIME 데이터 등을 교환할 때 사용되는 고수준(High level) 프로토콜

NDEF 구성

NDEF Message
└── NDEF Record 1 (ex: 텍스트 "Hello")
└── NDEF Record 2 (ex: URL "https://naver.com")

• NDEF Message: 여러 개의 NDEF 레코드로 구성됨
• NDEF Record 종류 예시:
  • 텍스트 (text/plain)
  • URL (text/uri)
  • MIME 타입 (application/json, image/png, 등)

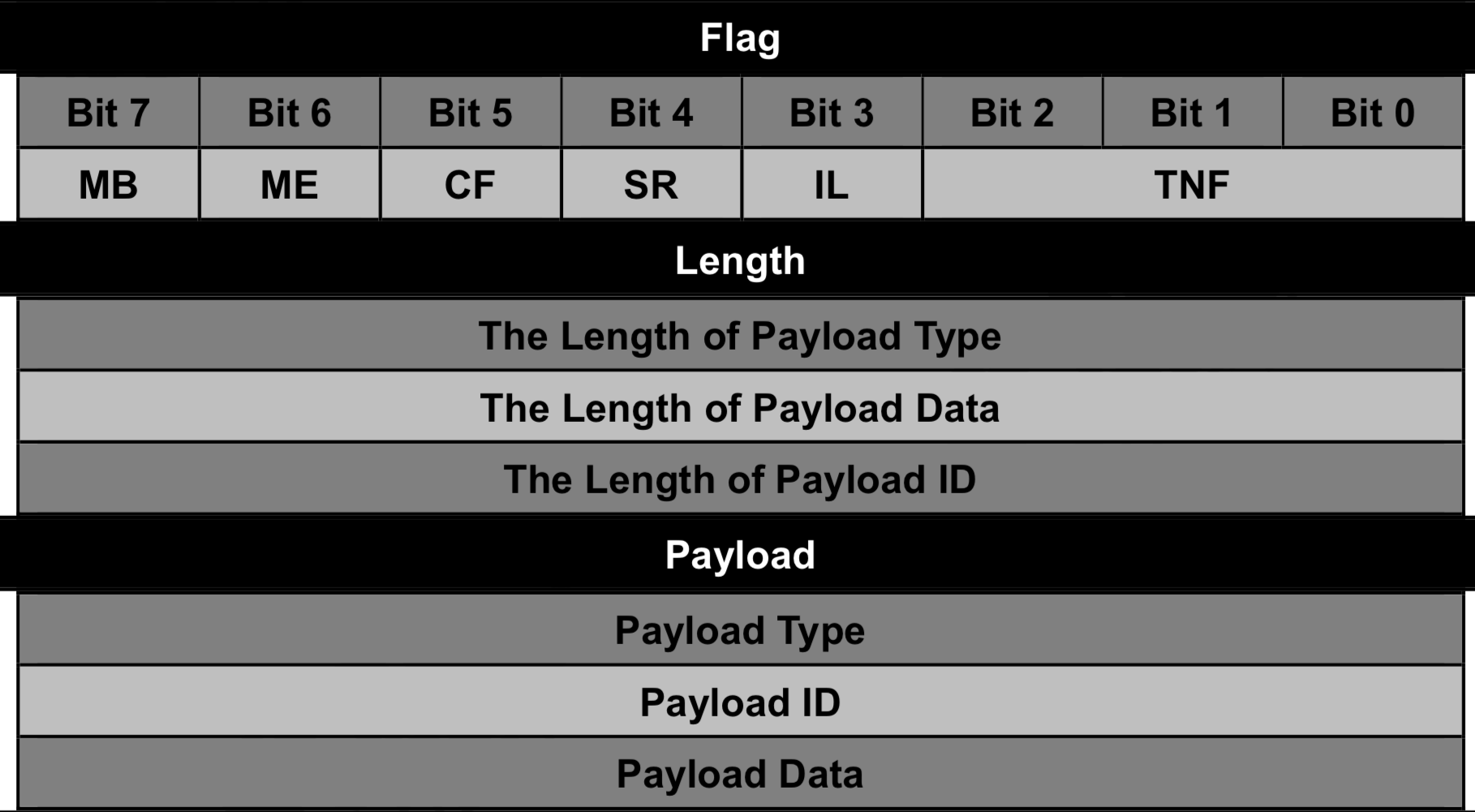

NDEF Record

https://www.netes.com.tr/netes/dosyalar/dosya/B6159F60458582512B16EF1263ADE707.pdf

하지만 실제 카드 NFC 데이터를 읽어보니 아무 정보도 나오지가 않아서 기존 코드를 참고

webNFC에서는 지원하지 않는 IsoDep라는 저수준 프로토콜을 이용하여 통신

IsoDep (ISO 14443-4)

스마트카드와 유사한 방식으로 APDU 커맨드를 주고받는 저수준(Low level) 통신 방식

APDU (Application Protocol Data Unit)를 사용해 통신

동작순서

sequenceDiagram
    participant User
    participant NFC_Reader
    participant Smart_Card

    User->>NFC_Reader: 태그 인식 (NFC polling)
    NFC_Reader->>Smart_Card: IsoDep.connect()
    NFC_Reader->>Smart_Card: SELECT AID (APDU)
    Smart_Card-->>NFC_Reader: Response (FCP + SW1 SW2: 90 00)

    NFC_Reader->>Smart_Card: APDU Command 1 (ex. 잔액 조회)
    Smart_Card-->>NFC_Reader: Response 1 (Data + \x90 \x00)

    NFC_Reader->>Smart_Card: APDU Command 2 (선택적)
    Smart_Card-->>NFC_Reader: Response 2 (Data + \x90 \x00)

    NFC_Reader-->>User: 결과 처리 및 표시

1. Connect
2. App 선택 (SELECT AID)
3. Card 에서 해당 App 선택 후 Response
4. Response 검증
5. 데이터 통신

Sudo-code

isoDep.get(tag)

isoDep.transceive(APDU.SELECT_APP)

validateResponse()

isoDep.transceive(APDU.READ_CARD_INFO)

bytesToHex(byte[])
